BMS Battery Management System ek neamd lithium-ion batterij beskerming board, is nedich yn it lithium-ion-batterijpakket. Wylst DIY jo eigen batterij pack, jo kinne betize wurde oer hoe't jo de geskikte BMS kieze. Bygelyks, sil ik nedich de BMS mei in mienskiplike haven of in aparte haven? Yn dit artikel, wy sille diele wat tips.

Doel: Om de konsistinsje fan 'e yndividuele wjerstannen yn' e batterijpakket te krijen en de konsistinsje te ferbetterjen fan 'e oplaad- en ûntlaadeffektiviteit fan' e batterijpakket.

Noat: It ynterne ferset ferskil tusken inkele sellen yn deselde groep moat wurde kontrolearre binnen 0.1mΩ foar A klasse, en binnen 0.5mΩ foar B klasse. oer 1mΩ, de konsistinsje fan it batterijpakket sil fluch efterút en beynfloedzje de lifespan.

Doel: Selektearje en pear sellen mei deselde kapasitânsje en spanning fan 'e yndividuele sellen om te soargjen dat it batterijpakket syn funksje effektyf kin útfiere.

Notysjes:

1: De boppeste en legere flater fan capacitance yn deselde groep net mear as 1%, de spanning is net mear as 30mV en de lading- en ûntladingskurven binne konsekwint (ferheging en spanningsreduksje binne konsekwint), om de macht-effisjinsje folslein út te oefenjen. As de kapasiteit ferskil is te grut, it is maklik te ferliezen macht: stroomûnderbrekkingen en fermindere batterijlibben.
2: As d'r gjin batterijkapasiteitsanalysator is om de selkapasiteit te testen, de sellen moatte wurde kocht fan itselde merk en produksjebatch om oermjittige ferskillen yn kapasiteit en spanningskonsistinsje te foarkommen.

Doel: Folje de batterijkombinaasje en selbeskermingssirkwy.

Notysjes:

1: Ferbine inkele sellen yn parallel as searje om de kapasiteit en spanning fan it fereaske batterijpakket te krijen. Binnen 4 parallellen, it is oan te rieden om earst parallel te operearjen en dan yn searje om de heechste effisjinsje fan spanningsbalâns tusken sellen te berikken.
2: It ferbinende stik (wire) materiaal foar parallel en rige ferbining tusken sellen is by foarkar read koper of read koper, folge troch messing en nikkel plaat. It is net geskikt om metalen diriginten te brûken mei te hege wjerstân om te ferbinen om te foarkommen dat de wjerstân ferheegje. wearde.
3: De draaddiameter en stroom fan 'e batterij en beskermingsboerd moatte genôch wêze. Besykje in gruttere draaddiameter te kiezen om de feiligens fan 'e line te garandearjen en foar te kommen dat de linetemperatuer abnormaal hege temperatueren produsearret troch grutte streamingen. It is oan te rieden om 16m² silikondraad te brûken as de ûntwerpútfierkrêft ûnder 1000W is (ynklusyf). Wannear't it ûntwerp útfier macht is 1000W-3000W, brûk 35m² silikondraad.
4: De batterij kearn en de beskerming board circuit moatte wurde ferbûn om foar te kommen koartslutingen.

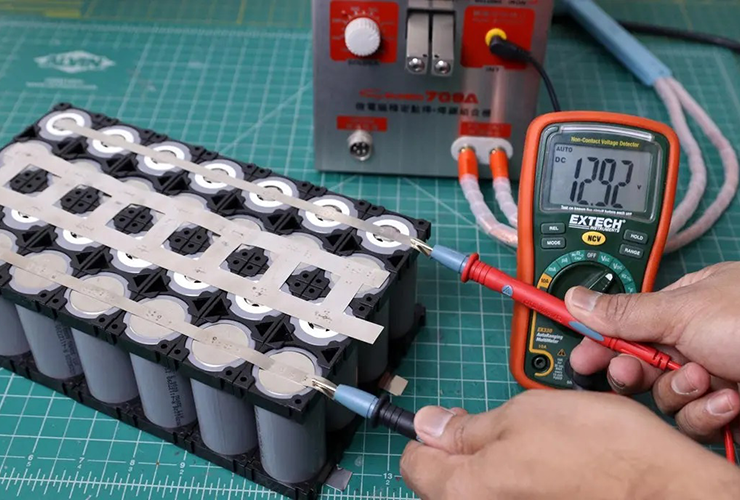

Doel: Befêstigje dat de circuit ferbining metoade yn 'e foarige stap is korrekt en soargje derfoar dat de lithium batterij beskerming board funksjonearret normaal.

Noat: Foar details oer de deteksjemetoade, ferwize asjebleaft nei it artikel

Doel: Lines, skakelaars en fersekering moatte wurde ynsteld neffens de ûntwurpen macht en ridlik oanlein.

Noat: Power design moat betelje omtinken oan de spesifikaasjes fan circuit kontrôle en komponinten, wire diameter en fersekering. Tagelyk, in batterij wichtichste switch moat wurde ynstallearre foar feiligens.

Doel: Befêstigje dat de oplaadfunksje normaal is.

Notysjes:

1: De bêste oplaadmetoade foar izeren lithiumbatterijen is CC-CV. Earste lading nei de standert oplaadspanning fan 14.6V mei konstante stroom (neffens lader spesifikaasje A), en behâlde de spanning fan 14.6V foar sawat 30-60 minuten. Trochgean mei opladen mei in lytse stroom oant de stroom minder is dan 300mA.
2: De lader moat in spesjale lader brûke foar izer-lithium batterijen. Brûk gjin opladers foar oare leadsoeren, ternary lithium of nikkel-metaal hydride batterijen. Omdat de lading kontrôle spanning is oars, d'r sille problemen wêze fan undercharge, oerladen, en overvoltage. of gefaarlik.

Doel: Om de effektiviteit fan 'e ûntwurpen útfierkrêft en de normale funksjes fan ferskate feiligensfersekeringen te befestigjen.

Notysjes:

1: Test kontinu foar op syn minst 20 minuten by de maksimale ûntwurpen útfier macht (of it enerzjyferbrûk fan elektryske apparaten mei ferlykbere loads). Alle wire diameters, batterijen en ferskate komponint konfiguraasjes hawwe gjin abnormale temperatuer stiging en de feiligens apparaat hat gjin abnormale wurking.
2: Elke ûntworpen socketútfier wurdt kontinu hifke foar op syn minst 20 minuten mei oerienkommende macht load. D'r is gjin abnormale temperatuerferheging relatyf oan de draaddiameter en komponintkonfiguraasje en d'r is gjin abnormale wurking fan it feiligensapparaat.

Doel: Om de feiligens fan it batterijpakket te beskermjen en ûngemakken te foarkommen

Notysjes:

1: It batterijpakket moat fuort fan hege temperatueren pleatst wurde, vochtigheid, en flammable omjouwings. De doaze moat isolearre wurde, focht-resistant foarkomme sliding en botsing, en foarkomme it brûken fan doazen fan ûngeskikte maten.
2: De batterijkearn moat stevich yn 'e doaze befestige wurde en kin net skodden of losmakke wurde om it losmeitsjen fan it circuit te foarkommen en in koartsluting te feroarsaakjen.
